本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度火力发马达组高低压配配电柜的能力： 1、适当合理的配置电。 2、省事对电路板的开闭操控。 3、有较高的安全性防护系统技能等级，能举例子的呈现电源线路的导通壮态。

项目名称：656KW柴油密度火力发交流接触器组单机配电箱主要元件明细清单
供电系统箱主要是电气元件明细
顺序号	种类	尺寸型号规格	公司	用量	加工厂
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发三相异步电发动机组发动机组有效传感器	HGM6110	只	1	众智
3	发电量机速比掌控器	C2002	只	1	孚创
4	交流电源开关电源开关摸块	DC24V	只	1	众智
5	大型期间继电嚣	HH54P    DC24V	只	2	正泰
6	小形里边继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

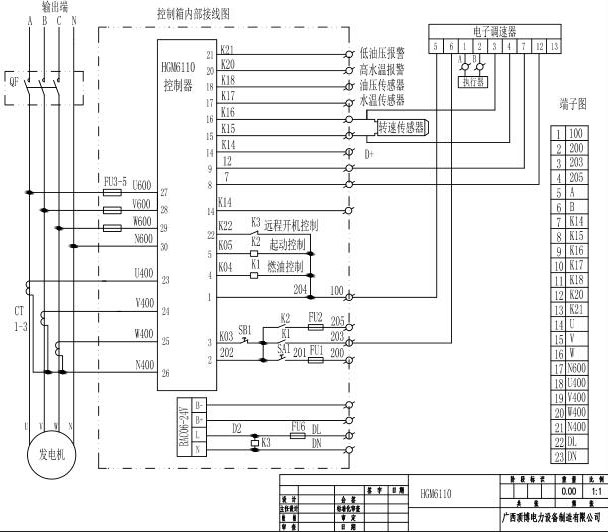

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.wysxzwl.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
